VDS SL600 - Μηχανισμός για συρόμενες αυλόπορτες και γκαραζόπορτες

Μηχανισμός για συρόμενες θύρες, τύπου SL600 της εταιρείας VDS Consorzio.

Προορίζεται για συρόμενες πόρτες με βάρος μέχρι 600 κιλά (ανά φύλλο) και είναι κατάλληλος για οικιακή και εμπορική χρήση.

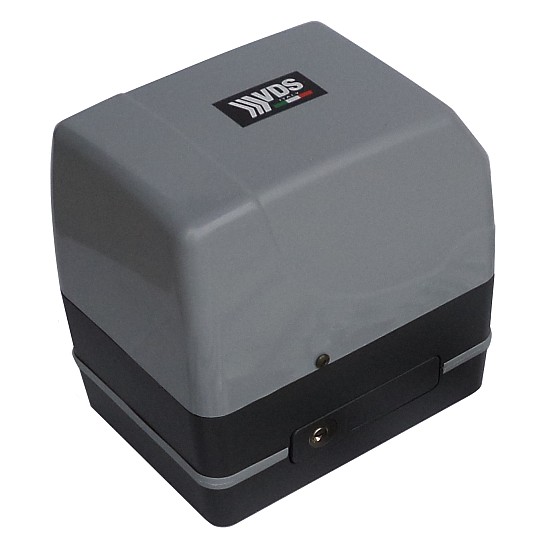

μηχανισμός συρόμενων θυρών SL600



Τιμές

Τιμές για το μοτέρ συρόμενης γκαραζόπορτας VDS Simply SL600, καθώς και για πολλά ακόμη από τα μοτέρ για συρόμενες γκαραζόπορτες που διαθέτουμε θα βρείτε στο ηλεκτρονικό μας κατάστημα στη σελίδα:
- Σετ αυτοματισμού για συρόμενες γκαραζόπορτες

Στο ηλεκτρονικό μας κατάστημα θα βρείτε επίσης τιμές για παρελκόμενα όπως κρεμαγιέρες, τηλεχειριστήρια, φωτοκύτταρα ασφαλείας, φανούς ειδοποίησης λειτουργίας, μπουτονιέρες, κλειδομπουτονιέρες κλπ


Τεχνικά χαρακτηριστικά

Τάση λειτουργίας μοτέρΚινητήρας 230 VAC
Μονοφασικό 230 V AC
Μέγιστο βάρος πόρτας μέχρι 600 Kg
Είδος λίπανσης Μόνιμη λίπανση με γράσο.
Ο μειωτήρας του μοτέρ ήδη περιέχει την κατάλληλη ποσότητα ειδικού γράσου το οποίο, κανονικά, δεν αντικαθίσταται.
Ενδεικτικός αριθμός κύκλων λειτουργίας (ανοιγοκλεισιμάτων) ανά ώρα στους 20°C ~12
Για μήκος θυρόφυλλου 5 m.
Μέγιστος συνιστώμενος αριθμός κύκλων λειτουργίας (ανοιγοκλεισιμάτων) ανά ημέρα ~30
Για μήκος θυρόφυλλου 5 m. Ο μηχανισμός είναι ικανός για πολύ περισσότερα ανοιγοκλεισίματα ανά ημέρα αλλά αυτό δεν πρέπει να γίνεται σε συνεχή βάση καθώς η φθορά του μηχανισμού θα είναι σημαντική.
Ταχύτητα πόρτας 10 m/min
Απορροφούμενη ισχύς 250 W
Ένταση ρεύματος τροφοδοσίας 1.5 A
Στροφές κινητήρα 1400 rpm
Πυκνωτής 12.5 μF
Γρανάζι Z12/m4 (12 δόντια / modul 4)
Τερματικοί διακόπτες Μηχανικοί
Αποσύμπλεξη για χειροκίνηση σε περίπτωση διακοπής ρεύματοςΝαι. Ο μηχανισμός αποσύμπλεξης κλειδώνει/ξεκλειδώνει με ειδικό κλειδί.
Θερμική προστασία περιέλιξης μοτέρ 140 °C
Θερμοκρασίες λειτουργίας -20°C έως +55°C
Βαθμός προστασίας από σκόνη και υγρασία IP-44
Διαστάσεις 230x208x227 mm
(ΜxΠxΥ - συμπεριλαμβανομένου του γραναζιού Z12 αλλά χωρίς την βάση στήριξης)

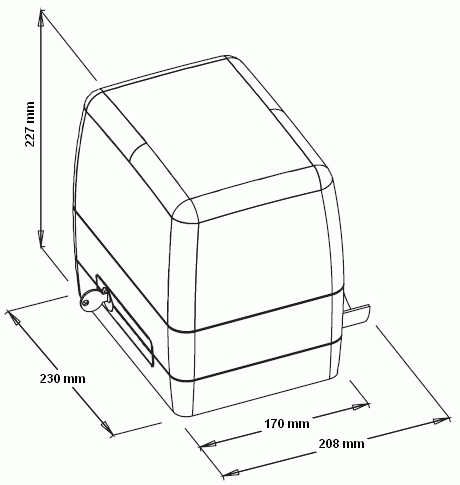

Διαστάσεις μηχανισμού συρόμενων θυρών SL600
Βάρος 9.0 kg
Μη-αντιστρέψιμος μηχανισμός (non-reversible).

Ο μηχανισμός SL600 διαθέτει σύστημα απασφάλισης, με ειδικό κλειδί, για την περίπτωση διακοπής του ηλεκτρικού ρεύματος.

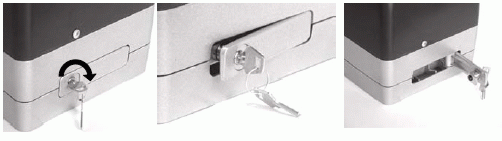

 Σύστημα απασφάλισης για χειροκίνηση μηχανισμού συρόμενων θυρών SL600



Λειτουργίες ηλεκτρονικού πίνακα ελέγχου AUTOTECH S-5060T

AUTOTECH S-5060T - Ηλεκτρονικός πίνακας ελέγχου για μηχανισμούς συρόμενων θυρών

  • Υποδοχή για σύνδεση των τερματικών διακοπτών του μηχανισμού.
  • Ρύθμιση δύναμης μοτέρ.
  • Δυνατότητα σύνδεσης φωτοκυττάρων ασφαλείας .
    Εάν, κατά το κλείσιμο της πόρτας, διακοπεί η δέσμη των φωτοκυττάρων, ο πίνακας δίνει εντολή για άμεσο σταμάτημα της πόρτας και, αμέσως μετά, άνοιγμά της. Αυτό παρέχει υψηλή ασφάλεια στη λειτουργία της πόρτας.
  • Δυνατότητα αργού ξεκινήματος (soft-start) και αργού σταματήματος (soft-stop) της κίνησης του μοτέρ.
  • Εύκολη ρύθμιση της φοράς ανοίγματος (προς τα δεξιά ή προς τα αριστερά) μέσω μικροδιακόπτη.
  • Δυνατότητα σύνδεσης μπουτόν εντολής.
  • Δυνατότητα σύνδεσης λαμπτήρα φωτισμού ή φανού ειδοποίησης.
  • Ενσωματωμένος δέκτης τηλεχειρισμού με πολύ εύκολη καταχώριση τηλεχειριστηρίων.
  • Εύκολη πληροφόρηση για τα σήματα που παίρνει ο πίνακας από τερματικούς διακόπτες, μπουτόν και φωτοκύτταρα ασφαλείας, μέσω ενδεικτικών LEDs.

Για περισσότερες λεπτομέρειες, δείτε την σελίδα του πίνακα ελέγχου AUTOTECH S-5060T.



Κρεμαγιέρα

Η κρεμαγιέρα (οδοντωτός κανόνας) που απαιτείται για την λειτουργία της πόρτας αποτελείται από ράβδους του 1m με 3 αποστάτες ανά ράβδο. Χρειάζεται τόσο μήκος κρεμαγιέρας όσο είναι η διαδρομή της πόρτας συν ένα μικρό περιθώριο ασφαλείας στην εντελώς ανοιχτή και εντελώς κλειστή θέση.

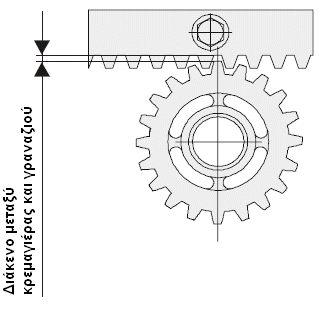

Διάκενο μεταξύ κρεμαγιέρας και γραναζιού

Όταν εγκαθιστούμε έναν μηχανισμό συρόμενων θυρών προσέχουμε ώστε η κρεμαγιέρα να μην πατάει επάνω στο γρανάζι αλλά να απέχει λίγο από αυτό δημιουργώντας ένα μικρό διάκενο.

Εάν δεν δημιουργήσουμε το σωστό διάκενο ή, ακόμη χειρότερα, εάν η πόρτα μεταφέρει το βάρος της επάνω στο γρανάζι, δεν θα έχουμε σωστή συνεργασία κρεμαγιέρας και γραναζιού και, αργά ή γρήγορα, θα αντιμετωπίσουμε πρόβλημα στη λειτουργία του μηχανισμού.




Το συνιστώμενο διάκενο, για τον μηχανισμό SL600 είναι 1.5 mm.



Πλεονεκτήματα

  • Χαμηλό κόστος.
  • Εύκολη εγκατάσταση. Οι περισσότερες υπάρχουσες συρόμενες θύρες μπορούν πολύ εύκολα να μετατραπούν σε ηλεκτροκίνητες.
  • Αθόρυβη και αξιόπιστη λειτουργία. Πρακτικά, δεν απαιτείται καμία συντήρηση.
  • Δυνατότητα χειροκίνητης λειτουργίας σε περίπτωση διακοπής ρεύματος. Για την χειροκίνητη λειτουργία της πόρτας απαιτείται η χρήση ειδικού κλειδιού που παρέχεται με κάθε συσκευή.


Δείτε επίσης

Η ενότητα 'Μοτέρ για συρόμενες γκαραζόπορτες' περιέχει χρήσιμες πληροφορίες για τα στοιχεία που χρειάζονται για να επιλεγεί ο κατάλληλος μηχανισμός.



Απαιτούμενες υποδομές

Για τις υπόλοιπες μηχανικές και ηλεκτρικές υποδομές που πρέπει να υπάρχουν πριν από την εγκατάσταση του μηχανισμού, δείτε την σελίδα:



Σχεδιαγράμματα



Εγχειρίδια - Φυλλάδια

ΈγγραφοΜέγεθοςΗμερομηνίαΠαρατηρήσεις
Οδηγίες εγκατάστασης SL600 1.1 MB 27-11-2013 Στα Ελληνικά.
