MPC SW600 - Μηχανισμός για ανοιγόμενες αυλόπορτες και γκαραζόπορτες

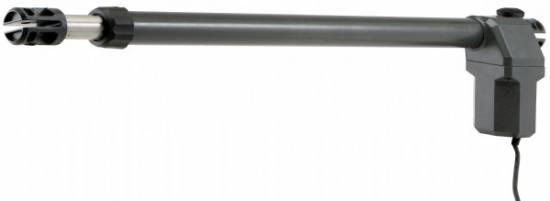

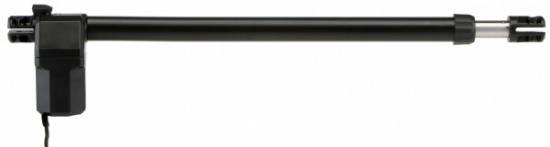

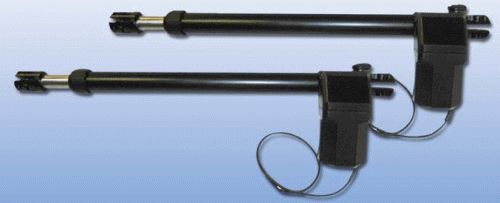

Μηχανισμός για ανοιγόμενες θύρες, τύπου SW600, της εταιρείας MPC Automazioni.
Προορίζεται για ανοιγόμενες πόρτες με μήκος μέχρι 4 μέτρα (ανά φύλλο) και είναι κατάλληλος για οικιακή και εμπορική χρήση.
Τιμές
MPC SW600, καθώς και για πολλά ακόμη από τα μοτέρ για ανοιγόμενες γκαραζόπορτες που διαθέτουμε, θα βρείτε στο ηλεκτρονικό μας κατάστημα στη σελίδα: - Σετ αυτοματισμού για ανοιγόμενες γκαραζόπορτες
Στο ηλεκτρονικό μας κατάστημα θα βρείτε επίσης τιμές για παρελκόμενα όπως τηλεχειριστήρια, φωτοκύτταρα ασφαλείας, φανούς ειδοποίησης λειτουργίας, μπουτονιέρες, κλειδομπουτονιέρες, ηλεκτρικές κλειδαριές, στοπ ανοιχτής και κλειστής θέσης κλπ
Πλεονεκτήματα
- Εύκολη εγκατάσταση. Οι περισσότερες υπάρχουσες ανοιγόμενες θύρες μπορούν πολύ εύκολα να μετατραπούν σε ηλεκτροκίνητες.
- Αθόρυβη και αξιόπιστη λειτουργία. Πρακτικά, δεν απαιτείται καμία συντήρηση.
- Χαμηλό κόστος.
- Δυνατότητα χειροκίνητης λειτουργίας σε περίπτωση διακοπής ρεύματος. Για την χειροκίνητη λειτουργία της πόρτας απαιτείται η χρήση ειδικού κλειδιού που παρέχεται με κάθε συσκευή.
Τεχνικά χαρακτηριστικά
Μηχανισμός SW600
| Τάση λειτουργίας μοτέρ |  |
|---|---|
| Μονοφασικό 230 V AC | |
| Απορροφώμενη ισχύς | 280 W |
| Μέγιστο μήκος φύλλου | 3 m |
| Για μήκος θυρόφυλλου πάνω από 2.5 m συνιστάται η χρήση ηλεκτρικής κλειδαριάς. | |
| Μέγιστη συχνότητα χρήσης | 35% |
| Θερμοκρασία λειτουργίας | -20°C έως +70°C |
| Τύπος | Μη αντιστρέψιμος ηλεκτρομηχανικός μηχανισμός με ατέρμονο κοχλία. |
| Υλικό κατασκευής κορμού | Αλουμίνιο |
| Τυπικός χρόνος ανοίγματος | 25-30 sec |
| Ταχύτητα εμβόλου | 1.8 cm/sec |
| Μέγιστη ώθηση | 300 daN |
| Βαθμός προστασίας από σκόνη και υγρασία | IP-44 |
| Στροφές κινητήρα | 1,600 rpm |
| Ένταση ρεύματος λειτουργίας | 1.8 A |
| Πυκνωτής | 8 μF |
| Θερμική προστασία περιέλιξης μοτέρ | 150°C |
| Αποσύμπλεξη για χειροκίνηση σε περίπτωση διακοπής ρεύματος | Με ειδικό εξάγωνο κλειδί. |
| Ωφέλιμη διαδρομή εμβόλου | 600 mm |
| Διαστάσεις μηχανισμού | 970x90x180 mm (ΜxΠxΥ - μαζεμένος) |
 |
|
| Βάρος μηχανισμού | 6 Kg |
Απαιτούμενοι χώροι

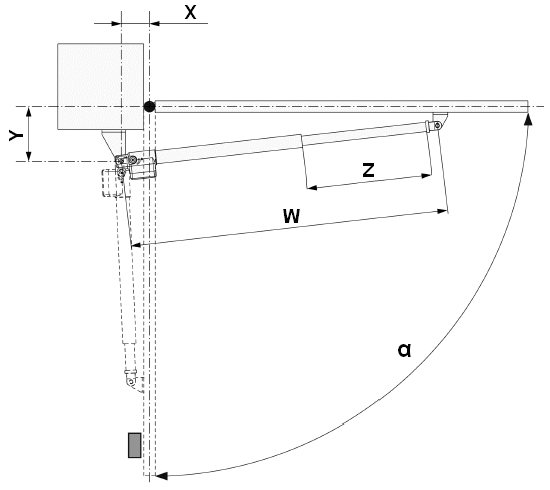

Για να ανοίγει η πόρτα κατά την επιθυμητή γωνία, πρέπει να τηρηθούν οι παρακάτω διαστάσεις εγκατάστασης.
|
|
Μέγιστη απόσταση από άρθρωση σε άρθρωση W (cm) | Ωφέλιμη διαδρομή εμβόλου Ζ (cm) |
|---|---|
| 154 | 60 |
Μέγιστη γωνία ανοίγματος α | X (cm) | Y (cm) | Μέγιστο πλάτος θυρόφυλλου |
|---|---|---|---|
| 95° | 25 | 30 | 4.0 m |
| 100° | 25 | 27 | 4.0 m |
| 105° | 26 | 25 | 3.5 m |
| 110° | 27 | 23 | 3.5 m |
| 115° | 27 | 20 | 3.0 m |
| 120° | 28 | 18 | 3.0 m |
Απαιτούμενες υποδομές
Για τις υπόλοιπες μηχανικές και ηλεκτρικές υποδομές που πρέπει να υπάρχουν πριν από την εγκατάσταση του μηχανισμού, δείτε την σελίδα:
Αποσύμπλεξη για χειροκίνηση

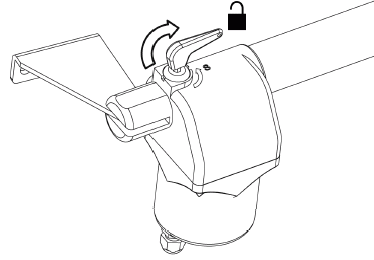

Σε περίπτωση διακοπής ρεύματος μπορούμε να αποσυμπλέξουμε τον μηχανισμό ώστε να ανοιγοκλείνουμε την πόρτα με το χέρι. Για να γίνει αυτό, χρησιμοποιούμε το ειδικό εξάγωνο κλειδί, όπως στο παρακάτω σχήμα:

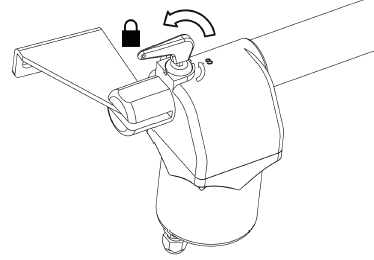

Για να επανασυμπλέξουμε τον μηχανισμό, ώστε να μπορεί να λειτουργήσει αυτόματα, γυρίζουμε το ίδιο εξάγωνο κλειδί προς την αντίθετη φορά:
Δείτε επίσης
Η ενότητα 'Μοτέρ για ανοιγόμενες γκαραζόπορτες' περιέχει χρήσιμες πληροφορίες για τα στοιχεία που χρειάζονται για να επιλεγεί ο κατάλληλος μηχανισμός.
