Προχωρημένες εφαρμογές του ηλεκτρονικού πίνακα ελέγχου AUTOTECH AT-5050-IT
Ο ηλεκτρονικός πίνακας ελέγχου AUTOTECH AT-5050-IT είναι μεν απλός αλλά, με κατάλληλη συνδεσμολογία, είναι ικανός για αρκετά περίπλοκες εφαρμογές. Παρακάτω, αναλύουμε κάποιες περιπτώσεις.
Ανθρωποθυρίδα επικαλυπτόμενη από συρόμενη αυλόπορτα
Ένα από τα μειονεκτήματα του πίνακα είναι ότι δεν υποστηρίζει άμεσα την σύνδεση φωτοκυττάρων ασφαλείας για προστασία κατά το άνοιγμα (δηλαδή, για να ανιχνεύουν εμπόδια στην τροχιά της πόρτας κατά το άνοιγμα). Παρόλα αυτά, υπάρχει τρόπος να συνδέσουμε είτε φωτοκύτταρα ασφαλείας, είτε διακόπτες ώστε να μην επιτρέπεται το άνοιγμα της πόρτας εάν υπάρχει κάποιο εμπόδιο.

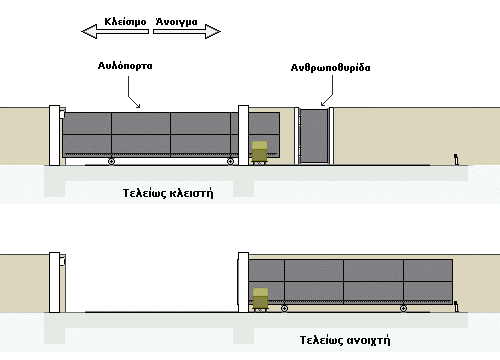

Μία πολύ τυπική περίπτωση που χρειαζόμαστε μία τέτοια συνδεσμολογία είναι όταν η αυτόματη αυλόπορτα επικαλύπτει, καθώς ανοίγει, κάποια ανθρωποθυρίδα (πόρτα για πεζούς):
Στην περίπτωση αυτή, είναι προφανές ότι δεν θέλουμε η αυλόπορτά μας να ανοίξει εάν η ανθρωποθυρίδα δεν είναι κλειστή (ειδικά μάλιστα εάν η ανθρωποθυρίδα ανοίγει επάνω στην τροχιά της πόρτας) καθώς αυτό μπορεί να οδηγήσει σε ζημιές ή και τραυματισμούς. Βεβαίως, όπως αναλύουμε και στην σελίδα 'Μοτέρ για συρόμενες γκαραζόπορτες' μία τέτοια διαρρύθμιση πρέπει να αποφεύγεται πάση θυσία, καθώς είναι εξαιρετική επικίνδυνη. Δυστυχώς, στην πράξη συναντάμε αρκετές φορές τέτοιες περιπτώσεις.
Σε αυτή την περίπτωση, ο πελάτης πρέπει να εγκαταστήσει μηχανισμό επαναφοράς (σούστα) στην ανθρωποθυρίδα ώστε να κλείνει μόνη της ενώ εγκαθιστούμε και έναν μηχανικό διακόπτη, χωρίς συγκράτηση, ο οποίος κλείνει επαφή όταν η ανθρωποθυρίδα είναι κλειστή (διακόπτης κατάστασης ανθρωποθυρίδας).
Προστασία κατά το άνοιγμα

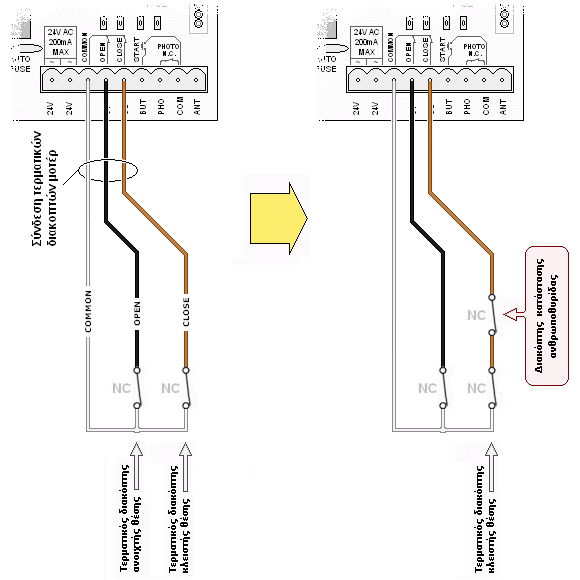

Για προστασία κατά το άνοιγμα συνδέουμε τον διακόπτη κατάστασης ανθωποθυρίδας, εν' σειρά με τον τερματικό διακόπτη κλειστής θέσης, όπως παρακάτω:
Το αποτέλεσμα αυτής της συνδεσμολογίας είναι ότι όταν η ανθρωποθυρίδα δεν είναι κλειστή, ο διακόπτης κατάστασης είναι ανοιχτός και ο πίνακας “ξεγελιέται” και πιστεύει ότι, αφού στην επαφή σύνδεσης του τερματικού ανοιχτής θέσης το κύκλωμα είναι ανοιχτό, η αυλόπορτα είναι ήδη ανοιχτή. Η αντίδραση του πίνακα σε αυτή την περίπτωση είναι να μην εκτελεί άνοιγμα (παρόλα αυτά, εάν ο τερματικός διακόπτης κλειστής θέσης είναι κλειστός, εκτελεί κλείσιμο εάν λάβει τέτοια εντολή). Επίσης, εάν όσο ανοίγει η αυλόπορτα, κάποιος ανοίξει την ανθρωποθυρίδα, ο πίνακας θα πιστέψει ότι το άνοιγμα ολοκληρώθηκε και θα σταματήσει την κίνηση.
Την ίδια ακριβώς σύνδεση μπορούμε να κάνουμε εάν ο αισθητήρας μας δεν είναι ένας διακόπτης, όπως παραπάνω αλλά η επαφή εντολής από τον δέκτη φωτοκυττάρων ασφαλείας. Με τον τρόπο αυτό έχουμε την δυνατότητα για σύνδεση φωτοκυττάρων ασφαλείας για προστασία και κατά το άνοιγμα, ώστε να σταματά η κίνηση ανοίγματος εάν ανιχνευτεί εμπόδιο.
Προστασία και κατά το άνοιγμα και κατά το κλείσιμο

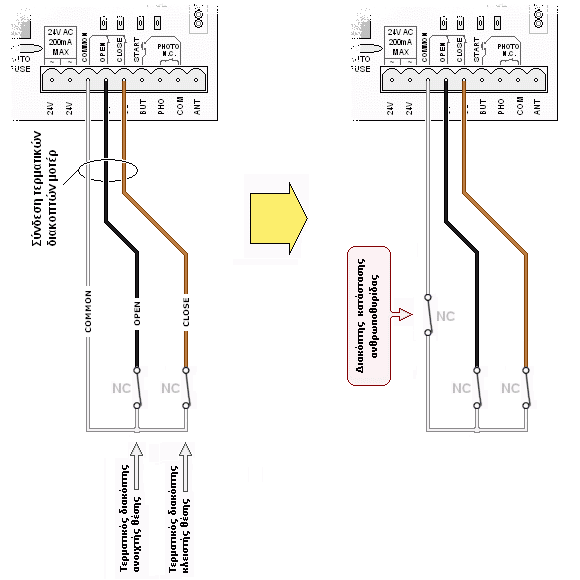

Για προστασία και κατά το άνοιγμα και κατά το κλείσιμο συνδέουμε τον διακόπτη κατάστασης ανθωποθυρίδας, εν' σειρά με τον ουδέτερο τον τερματικών διακοπτών (το καλώδιο που είναι σημειωμένο σαν COMMON
):
Το αποτέλεσμα αυτής της συνδεσμολογίας είναι ότι όταν η ανθρωποθυρίδα δεν είναι κλειστή, ο διακόπτης κατάστασης είναι ανοιχτός και ο πίνακας αντιλαμβάνεται ότι και στην επαφή σύνδεσης του τερματικού ανοιχτής θέσης και στην επαφή σύνδεσης του τερματικού κλειστής θέσης το κύκλωμα είναι ανοιχτό. Αυτό κανονικά θα σήμαινε ότι η πόρτα είναι ταυτόχρονα και ανοιχτή και κλειστή και η αντίδραση του πίνακα σε αυτή την περίπτωση είναι να μην εκτελεί καμία κίνηση. Έτσι, σε αυτή την περίπτωση, εάν ο διακόπτης είναι ανοιχτός, δεν επιτρέπεται ούτε το άνοιγμα ούτε το κλείσιμο. Επίσης, εάν η πόρτα είναι σε κίνηση (είτε άνοιγμα, είτε κλείσιμο) και ανοίξει ο συγκεκριμένος διακόπτης, η κίνηση σταματά. Μία περίπτωση που προτιμούμε αυτή την συνδεσμολογία είναι, εάν η τροχιά της ανθρωποθυρίδας τέμνει (συναντιέται με) την τροχιά της αυλόπορτας, οπότε έχουμε επικίνδυνη κατάσταση και κατά το άνοιγμα και κατά το κλείσιμο της αυλόπορτας.
Επάλληλες συρόμενες αυλόπορτες
Μία πιο δύσκολη περίπτωση είναι οι επάλληλες συρόμενες αυλόπορτες. Πρόκειται για την διάταξη όπου έχουμε δύο αυλόπορτες δίπλα-δίπλα, και που η κάθε μία, καθώς ανοίγει, κλείνει το άνοιγμα της άλλης.
Και πάλι μία τέτοια διάταξη πρέπει να αποφεύγεται με κάθε τρόπο καθώς είναι εξαιρετική επικίνδυνη και μη λειτουργική. Παρόλα αυτά, δυστυχώς και αυτή η περίπτωση δεν είναι σπάνια, οπότε οφείλουμε να λαμβάνουμε κάθε μέτρο ασφαλείας που μπορούμε.

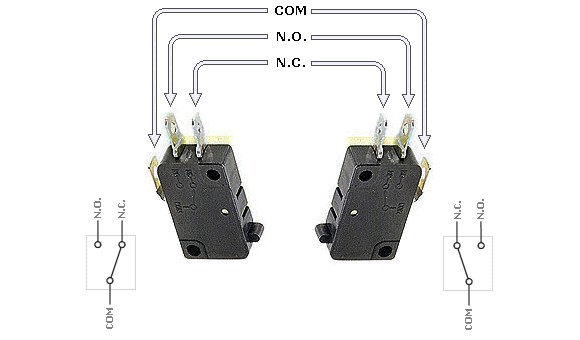

Μία ιδιαίτερα ασφαλής (και κομψή) συνδεσμολογία είναι δυνατή στην περίπτωση που ο πίνακας AUTOTECH AT-5050-IT συνδέεται με τερματικούς διακόπτες που, ο καθένας τους περιέχει δύο μικροδιακόπτες SPDT και κάθε ένας από τους δύο μικροδιακόπτες μας παρέχει και έξοδο Κανονικά Κλειστή (Normally Closed - N.C.) και έξοδο Κανονικά Ανοιχτή (Normally Open - N.O.). Τέτοια περίπτωση μηχανισμού είναι ο SL600.
Εφόσον και οι δύο επάλληλες αυλόπορτες (A & B) διαθέτουν τον ίδιο τύπο μηχανισμού, μπορούμε να κάνουμε την παρακάτω συνδεσμολογία (που απαιτεί μόνο ένα καλώδιο 3 αγωγών μεταξύ των δύο μηχανισμών).
Η επεξήγηση της συνδεσμολογίας είναι αρκετά δύσκολη αλλά ουσιαστικά αυτό που πετυχαίνει είναι ότι κανένας από τους δύο μηχανισμούς δεν ανοίγει εάν η διπλανή αυλόπορτα δεν είναι κλειστή (άσχετα εάν η διπλανή αυλόπορτα είναι σε αυτόματη ή χειροκίνητη λειτουργία ή εάν ο μηχανισμός της έχει καν ρεύμα). Επίσης, εάν καθώς ο ένας μηχανισμός ανοίγει, ανοίξει η διπλανή αυλόπορτα (χειροκίνητα - ούτως ή άλλως δεν είναι δυνατόν να ανοίξει ταυτόχρονα σε αυτόματη λειτουργία) ο μηχανισμός σταματάει.
Ένα τελευταίο ζήτημα είναι πως, εάν η μία αυλόπορτα ξεχαστεί ανοιχτή, η άλλη πρακτικά βγαίνει εκτός λειτουργίας. Για τον λόγο αυτό, καλό είναι να ενεργοποιήσουμε στους πίνακες και των δύο μηχανισμών το αυτόματο κλείσιμο. Υπενθυμίζουμε ότι σε καμία περίπτωση δεν ενεργοποιούμε το αυτόματο κλείσιμο εάν πρώτα δεν έχουμε εγκαταστήσει τα φωτοκύτταρα ασφαλείας για προστασία κατά το κλείσιμο και στους δύο μηχανισμούς (τα φωτοκύτταρα εγκαθίστανται κανονικά - η συνδεσμολογία και λειτουργία τους δεν αλλάζει με την παραπάνω συνδεσμολογία).
Σημείωση: Στα παρακάτω, οι φορές 'Δεξιά' και 'Αριστερά' αναφέρονται στο προς ποιά κατεύθυνση ανοίγει η αυλόπορτα κάθε μηχανισμού καθώς κοιτάμε σε πρώτο επίπεδο τον μηχανισμό και πίσω του την αυλόπορτα.
Ο μηχανισμός ανοίγει προς τα Δεξιά | Ο μηχανισμός ανοίγει προς τα Αριστερά |
---|---|
Εφόσον πρόκειται για 2 επάλληλες αυλόπορτες με τους μηχανισμούς τους, οι δυνατοί συνδυασμοί είναι 4 και η συνδεσμολογία για κάθε έναν περιγράφεται αναλυτικά παρακάτω.
Σε όλες τις περιπτώσεις η συνδεσμολογία μεταφράζεται όπως στους παρακάτω πίνακες:
Επαφή πίνακα ελέγχου | Επαφή τερματικού διακόπτη |
---|---|
CLOSE | N.C. Κλειστής θέσης |
OPEN | N.C. Ανοιχτής θέσης |
COMMON | COM Κλειστής θέσης |
Οι παραπάνω συνδέσεις ισχύουν για καθένα από τους μηχανισμούς (A) & (B). Πρόκειται για τις συνδέσεις μεταξύ του πίνακα ελέγχου και του τερματικού διακόπτη του κάθε μηχανισμού. | |
Επαφή τερματικού διακόπτη μηχανισμού (A) | Επαφή τερματικού διακόπτη μηχανισμού (B) |
COM Κλειστής θέσης | COM Κλειστής θέσης |
N.O. Κλειστής θέσης | COM Ανοιχτής θέσης |
COM Ανοιχτής θέσης | N.O. Κλειστής θέσης |
Οι παραπάνω συνδέσεις γίνονται μεταξύ των τερματικών διακοπτών των μηχανισμών (A) & (B). |

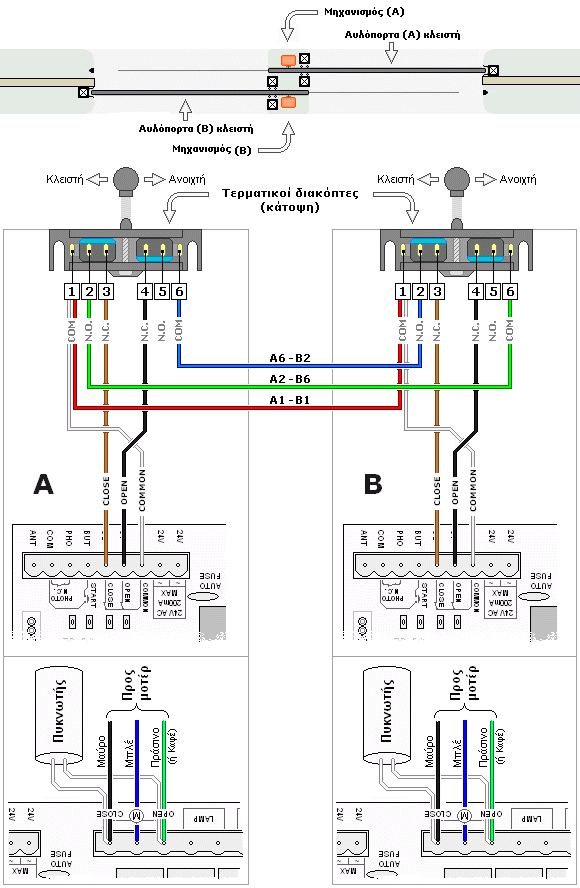

1) Α-Δεξιά & Β-Δεξιά
- Ο μηχανισμός
A
ανοίγει προς τα Δεξιά - Ο μηχανισμός
Β
ανοίγει προς τα Δεξιά

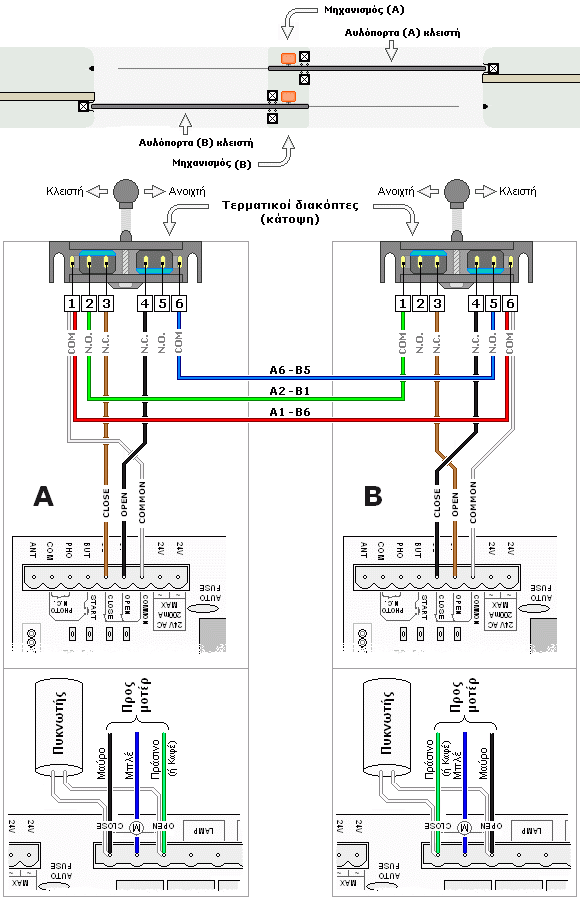

2) Α-Αριστερά & Β-Αριστερά
- Ο μηχανισμός
A
ανοίγει προς τα Αριστερά - Ο μηχανισμός
Β
ανοίγει προς τα Αριστερά

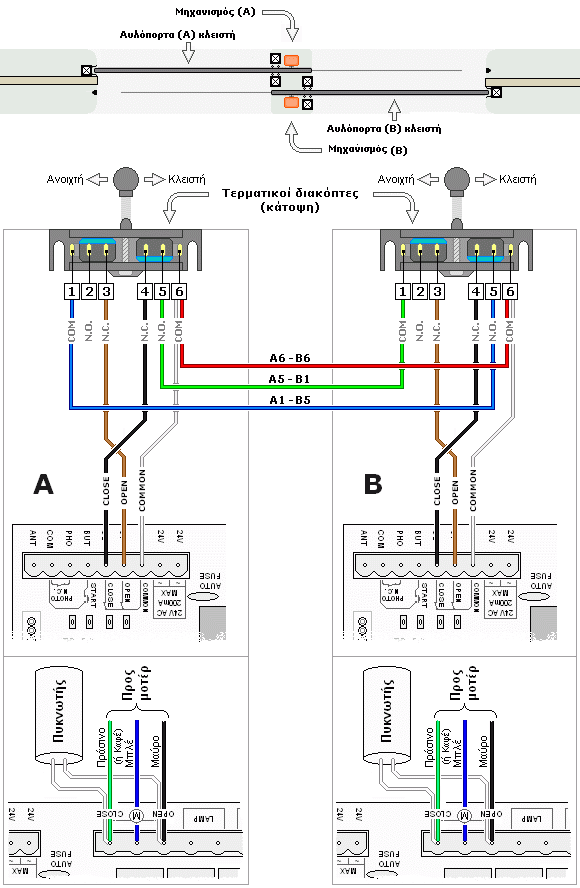

3) Α-Δεξιά & Β-Αριστερά
- Ο μηχανισμός
A
ανοίγει προς τα Δεξιά - Ο μηχανισμός
Β
ανοίγει προς τα Αριστερά

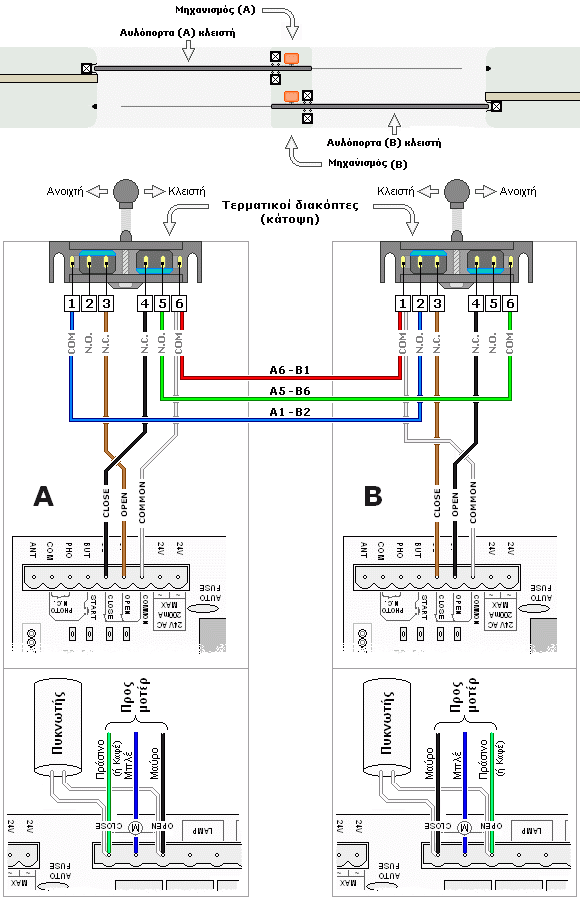

4) Α-Αριστερά & Β-Δεξιά
- Ο μηχανισμός
A
ανοίγει προς τα Αριστερά - Ο μηχανισμός
Β
ανοίγει προς τα Δεξιά
