Σύνδεση φωτοκυττάρων ασφαλείας σε πίνακα AUTOTECH S-5060T

Σύνδεση φωτοκυττάρων ασφαλείας σε ηλεκτρονικό πίνακα ελέγχου AUTOTECH S-5060T.



Παρατηρήσεις

Κλέμα ηλεκτρονικού πίνακα ελέγχου

  • Οι αριθμοί των επαφών του πίνακα ελέγχου, στους παρακάτω πίνακες, είναι οι εξής (με την σειρά από αριστερά προς τα δεξιά):


  • Η συνδεσμολογία για προστασία κατά το κλείσιμο είναι, σε κάθε περίπτωση αναγκαία. Από την άλλη, δεν εξασφαλίζει απαραίτητα την παροχή ικανοποιητικής προστασίας σε μία αυτόματη συρόμενη πόρτα. Σημειώστε ότι ο συγκεκριμένος πίνακας υποστηρίζει μόνο φωτοκύτταρα για προστασία κατά το κλείσιμο, οπότε μπορεί να μην καλύπτει τις δικές σας ανάγκες.
  • Για την προτεινόμενη εφαρμογή των διαφόρων συνδεσμολογιών, συμβουλευτείτε το παρακάτω σχήμα:

Κάλυψη συρόμενης πόρτας με φωτοκύτταρα ασφαλείας



Witt Sensoric RP25

Πομποδέκτης (TX&RX)

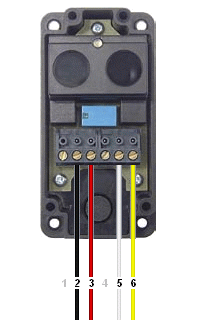

Witt Sensoric RP25 - NC επαφή
Οι επαφές του πομποδέκτη, στην παραπάνω εικόνα, είναι αριθμημένες με την σειρά, από αριστερά προς τα δεξιά.


Τα φωτοκύτταρα ασφαλείας Witt Sensoric RP25 αποτελούνται από έναν πομποδέκτη και έναν ανακλαστήρα (καθρεπτάκι). Αυτό σημαίνει ότι χρειάζεται να συνδέσουμε μόνο τον πομποδέκτη με τον ηλεκτρονικό πίνακα ελέγχου.

  • Οι επαφές 2 & 3 τροφοδοτούν τον πομποδέκτη με ρεύμα 24 V AC από τον ηλεκτρονικό πίνακα ελέγχου.
    H πολικότητα δεν έχει σημασία (για τροφοδοσία AC).
  • Οι επαφές 5 & 6 δίνουν στον πίνακα ελέγχου την εντολή από τον πομποδέκτη.
  • Οι υπόλοιπες επαφές δεν πρέπει να συνδεθούν κάπου.



Προστασία κατά το κλείσιμο

Επαφή πομποδέκτη Επαφή ηλεκτρονικού πίνακα ελέγχου
2 1 (20V AC)
3 2 (20V AC)
5 7 (PHOTO)
6 8 (PHOTO)


NOLOGO IR-5001P

Πομπός (ΤΧ) Δέκτης (RX)
NOLOGO IR5001P - Πομπός - Τροφοδοσία 24 VACNOLOGO IR5001P - Δέκτης - Τροφοδοσία 24 VAC - NC επαφή
Οι επαφές του πομπού και του δέκτη, στις παραπάνω εικόνες, είναι αριθμημένες με την σειρά, από αριστερά προς τα δεξιά. Ο πομπός έχει 3 επαφές και ο δέκτης έχει 6 επαφές.


Τα φωτοκύτταρα ασφαλείας IR5001P αποτελούνται από έναν πομπό και έναν δέκτη. Αυτό σημαίνει ότι χρειάζεται να συνδέσουμε και τον πομπό και τον δέκτη με τον ηλεκτρονικό πίνακα ελέγχου.

  • Οι επαφές 1 & 3, τόσο στον πομπό όσο και στον δέκτη, τους τροφοδοτούν με ρεύμα 24 V AC από τον ηλεκτρονικό πίνακα ελέγχου.
    H πολικότητα δεν έχει σημασία (για τροφοδοσία AC).
  • Οι επαφές 4 & 5 δίνουν στον πίνακα ελέγχου την εντολή από τον πομποδέκτη.
  • Οι υπόλοιπες επαφές δεν πρέπει να συνδεθούν κάπου.



Προστασία κατά το κλείσιμο

Επαφή πομπού Επαφή ηλεκτρονικού πίνακα ελέγχου
1 1 (20V AC)
3 2 (20V AC)
Επαφή δέκτη Επαφή ηλεκτρονικού πίνακα ελέγχου
1 1 (20V AC)
3 2 (20V AC)
4 7 (PHOTO)
5 8 (PHOTO)


AUTOTECH FT12

Πομπός (ΤΧ) Δέκτης (RX)
AUTOTECH FT12 - ΠομπόςAUTOTECH FT12 - Δέκτης - NC επαφή
Οι επαφές του πομπού και του δέκτη, στις παραπάνω εικόνες, είναι αριθμημένες με την σειρά, από αριστερά προς τα δεξιά. Ο πομπός έχει 2 επαφές και ο δέκτης έχει 5 επαφές.


Τα φωτοκύτταρα ασφαλείας AUTOTECH FT12 αποτελούνται από έναν πομπό και έναν δέκτη. Αυτό σημαίνει ότι χρειάζεται να συνδέσουμε και τον πομπό και τον δέκτη με τον ηλεκτρονικό πίνακα ελέγχου.

  • Οι επαφές 1 & 2, τόσο στον πομπό όσο και στον δέκτη, τους τροφοδοτούν με ρεύμα 24 V AC από τον ηλεκτρονικό πίνακα ελέγχου.
    H πολικότητα δεν έχει σημασία (για τροφοδοσία AC).
  • Οι επαφές 4 & 5 δίνουν στον πίνακα ελέγχου την εντολή από τον πομποδέκτη.
  • Οι υπόλοιπες επαφές δεν πρέπει να συνδεθούν κάπου.



Προστασία κατά το κλείσιμο

Επαφή πομπού Επαφή ηλεκτρονικού πίνακα ελέγχου
1 1 (20V AC)
2 2 (20V AC)
Επαφή δέκτη Επαφή ηλεκτρονικού πίνακα ελέγχου
1 1 (20V AC)
2 2 (20V AC)
4 7 (PHOTO)
5 8 (PHOTO)
