Sfera FE EVO - Σετ IR φωτοκυττάρων ασφαλείας

IR φωτοκύτταρα ασφαλείας, τύπου Sfera FE EVO, της εταιρείας Sfera S.r.l. για χρήση με τους περισσότερους μηχανισμούς αυτοματοποίησης θυρών.

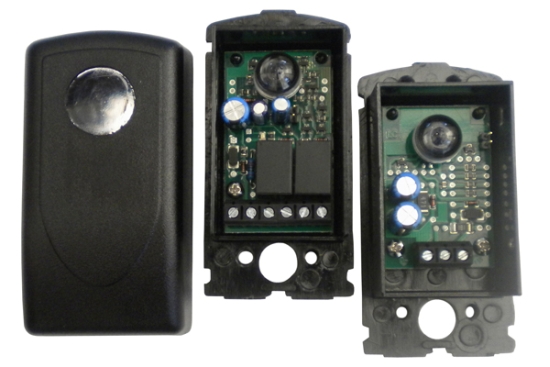

Sfera FE EVO - Φωτοκύτταρα ασφαλείας

Τα φωτοκύτταρα Sfera FE EVO αποτελούνται από έναν πομπό (TX) και ένα δέκτη (RX) και είναι ικανά να λειτουργήσουν σε απόσταση έως και 40 m μεταξύ τους.

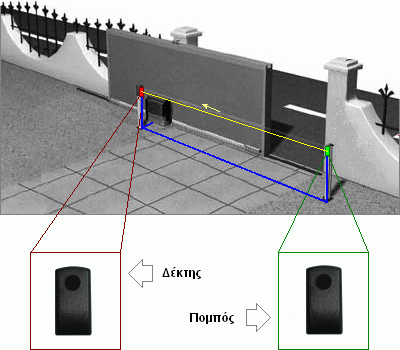

Θέση πομπού και δέκτη

Τα βασικά τεχνικά τους χαρακτηριστικά είναι:

  • Τάση λειτουργίας: 12 ή 24 V DC, 12 ή 24 V AC
  • Μέγιστη απόσταση πομπού-δέκτη: 40 m
  • Μέγιστο ρεύμα επαφών διακόπτη: 1 Α στα 24 V DC
  • Ρεύμα λειτουργίας πομπού: 25 mA
  • Ρεύμα λειτουργίας δέκτη: 35 mA

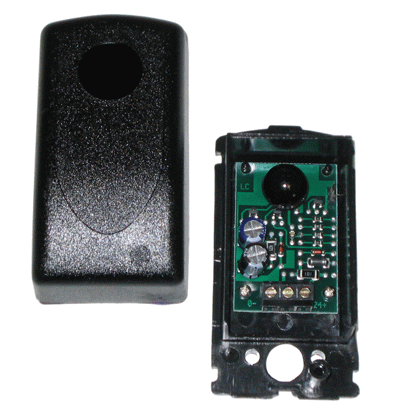

Sfera FE EVO - Φωτοκύτταρα ασφαλείας



Συνδεσμολογία

Πομπός (ΤΧ) Δέκτης (RX)

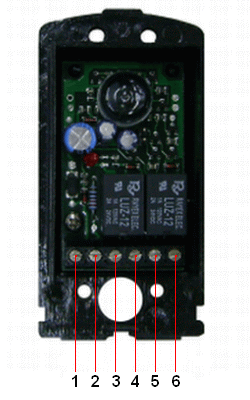

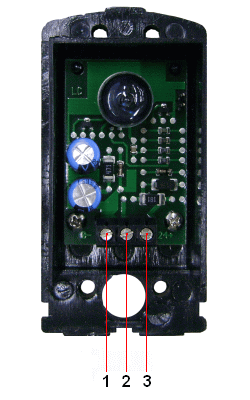

Sfera FE EVO - ΠομπόςSfera FE EVO - Δέκτης
Οι επαφές του πομπού και του δέκτη, στις παραπάνω εικόνες, είναι αριθμημένες με την σειρά, από αριστερά προς τα δεξιά. Ο πομπός έχει 3 επαφές και ο δέκτης έχει 6 επαφές.


Πομπός & Δέκτης
Σύνδεση Περιγραφή
1 & 2 Για τροφοδοσία με 12 V AC ή DC (+)
1 & 3 Για τροφοδοσία με 24 V AC ή DC (+)
Εάν η τροφοδοσία είναι DC, τότε το (-) συνδέεται στην επαφή 1 και το (+) στην επαφή 2 ή 3, ανάλογα με την τάση. Εάν η τροφοδοσία είναι AC, δεν υπάρχει ζήτημα πολικότητας.
Δέκτης
Σύνδεση Περιγραφή
4 & 5 Διακόπτης NC (Normally-Closed / Κανονικά Κλειστός)
4 & 6 Διακόπτης NO (Normally-Open / Κανονικά Ανοικτός)


Δείτε επίσης

Η ενότητα Φωτοκύτταρα ασφαλείας εξηγεί τον τρόπο λειτουργίας και χρήσης των φωτοκυττάρων ασφαλείας.
