Σύνδεση ελεγκτή HEART HB0312 με κλειδαριά ή ηλεκτρομαγνήτη

Παρακάτω ακολουθούν μερικά από τα πλέον τυπικά παραδείγματα σύνδεσης του ελεγκτή πρόσβασης HEART HB0312 με διάφορες ηλεκτρικές κλειδαριές και ηλεκτρομαγνήτες (ηλεκτρομαγνητικές κλειδαριές).

Ο συνδυασμός εύκολης εγκατάστασης, προγραμματισμού και χρήσης, μαζί με την ασφάλεια που παρέχει η ξεχωριστή εγκατάσταση του καρταναγνώστη κάνουν το προϊόν ιδιαίτερα ελκυστικό για τέτοιες εφαρμογές.



Σύνδεση με ηλεκτρομαγνήτη ή DC ηλεκτρική κλειδαριά

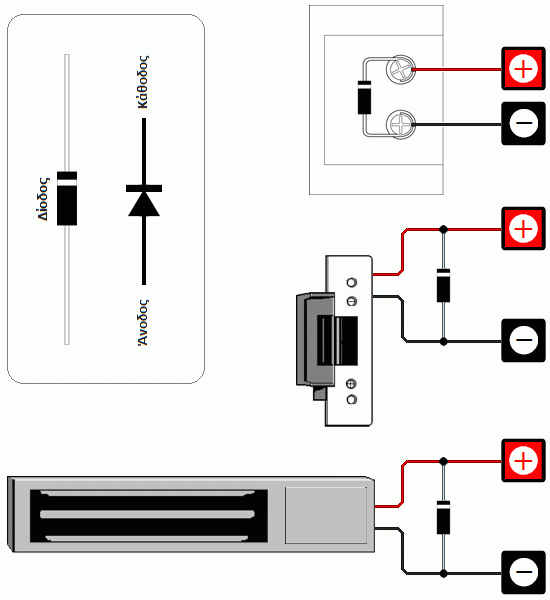

Σημειώστε ότι για την σύνδεση ηλεκτρομαγνήτη, DC ηλεκτρικής κλειδαριάς και άλλων αντίστοιχων συσκευών που λειτουργούν με συνεχές (DC) ρεύμα πρέπει να χρησιμοποιηθεί κατάλληλη δίοδος, όπως στα παρακάτω σχήματα. Κατά την σύνδεση πρέπει να εγκατασταθεί δίοδος και μάλιστα με την σωστή πολικότητα. Η η πολικότητα της διόδου σημειώνεται με μία ενδεικτική γραμμή στην πλευρά της καθόδου (+).

Σημειώστε ότι:

  • Για την σύνδεση ηλεκτρομαγνήτη, DC ηλεκτρικής κλειδαριάς και άλλων αντίστοιχων συσκευών που λειτουργούν με συνεχές (DC) ρεύμα πρέπει να χρησιμοποιηθεί κατάλληλη δίοδος, όπως στα παρακάτω σχήματα. Κατά την σύνδεση πρέπει να εγκατασταθεί δίοδος και μάλιστα με την σωστή πολικότητα. Η πολικότητα της διόδου σημειώνεται με μία ενδεικτική γραμμή στην πλευρά της καθόδου (+).

Συνδεσμολογίες ηλεκτρικών κλειδαριών με DC τροφοδοσία

  • Οι DC ηλεκτρικές κλειδαριές είναι σπανιότερες από τις AC ηλεκτρικές κλειδαριές. Ελέγξτε πρώτα με τι τάση (DC ή AC και πόσα Volt) λειτουργεί η κλειδαριά σας.
  • Με το ίδιο τροφοδοτικό που απαιτεί η κλειδαριά ή ο ηλεκτρομαγνήτης, εάν βέβαια είναι τάσης 12 VDC, μπορεί να τροφοδοτηθεί και ο ελεγκτής HEART HB0312, πετυχαίνοντας απλούστερη εγκατάσταση και μικρή οικονομία στην τιμή.
  • Φροντίστε ώστε το τροφοδοτικό ή τα τροφοδοτικά που θα χρησιμοποιήσετε να μπορούν να ανταποκριθούν στο συνολικό φορτίο απαιτείται (τα Amp ή mAmp/mA για τα οποία είναι βαθμονομημένο το τροφοδοτικό πρέπει να είναι περισσότερα από το σύνολο των αντίστοιχων καταναλώσεων).
  • Από την εσωτερική (προστατευμένη) πλευρά της πόρτας (και συνήθως δίπλα σε αυτήν) μπορείτε να εγκαταστήσετε μία μπουτονιέρα, συνδεδεμένη με τον ελεγκτή HEART HB0312, για έλεγχο του ηλεκτρομαγνήτη ή της ηλεκτρικής κλειδαριάς: όταν πατάμε το μπουτόν ο ελεγκτής συμπεριφέρεται όπως εάν χρησιμοποιούσαμε μία κάρτα και η πόρτα ξεκλειδώνει. Το ίδιο μπορούμε να πετύχουμε και με άλλες συσκευές συνδεδεμένες ως μπουτόν εντολής. Για παράδειγμα, η πόρτα θα μπορούσε να ξεκλειδώνει με την ενεργοποίηση ενός αισθητήρα κίνησης που ενεργοποιείται καθώς την πλησιάζουμε ή ακόμη και μέσω τηλεχειρισμού.


Παράδειγμα σύνδεσης ηλεκτρομαγνήτη

Σύνδεση ηλεκτρομαγνήτη σε ελεγκτή HEART HB0312

Παρατηρήστε ότι η θετική (+) τροφοδοσία του ηλεκτρομαγνήτη περνάει από την NC (Κανονικά Κλειστή / Normally Closed) επαφή. Ο ηλεκτρομαγνήτης κλειδώνει όταν τροφοδοτείται με ρεύμα και ξεκλειδώνει όταν το κόψουμε.

  • ΠΡΟΣΟΧΗ: Για να ισχύει η παραπάνω συνδεσμολογία με χρήση ενός μόνο τροφοδοτικού, εννοείται ότι ο ηλεκτρομαγνήτης πρέπει να λειτουργεί με την τάση που απαιτεί και ο ελεγκτής (δηλαδή 12 VDC). Σε διαφορετική περίπτωση, πρέπει να χρησιμοποιήσετε δύο διαφορετικά τροφοδοτικά.


Παράδειγμα σύνδεσης DC ηλεκτρικής κλειδαριάς

Σύνδεση DC ηλεκτρικής κλειδαριάς σε ελεγκτή HEART HB0312

Παρατηρήστε ότι η θετική (+) τροφοδοσία της κλειδαριάς εισέρχεται από την NO (Κανονικά Ανοιχτή / Normally Open) επαφή. Η κλειδαριά κλειδώνει όταν δεν τροφοδοτείται με ρεύμα και ξεκλειδώνει όταν της δώσουμε ρεύμα.

  • ΠΡΟΣΟΧΗ: Για να ισχύει η παραπάνω συνδεσμολογία με χρήση ενός μόνο τροφοδοτικού, εννοείται ότι η ηλεκτρική κλειδαριά πρέπει να λειτουργεί με την που απαιτεί και ο ελεγκτής (δηλαδή 12 VDC). Σε διαφορετική περίπτωση, πρέπει να χρησιμοποιήσετε δύο διαφορετικά τροφοδοτικά.


Σύνδεση με AC ηλεκτρική κλειδαριά

Σημειώστε ότι:

  • Οι AC ηλεκτρικές κλειδαριές και ειδικά με τάση λειτουργίας 12 VAC είναι οι πλέον συνηθισμένες ηλεκτρικές κλειδαριές της αγοράς. Σε κάθε περίπτωση όμως, ελέγξτε πρώτα με τι τάση (DC ή AC και πόσα Volt) λειτουργεί η κλειδαριά σας.
  • Σε αυτή την περίπτωση απαιτείται ένα τροφοδοτικό AC για την λειτουργία της ηλεκτρικής κλειδαριάς και ένα δεύτερο τροφοδοτικό 12 VDC για να μπορεί να τροφοδοτηθεί και ο ελεγκτής HEART HB0312.
  • Φροντίστε ώστε τα τροφοδοτικά που θα χρησιμοποιήσετε να μπορούν να ανταποκριθούν στο συνολικό φορτίο απαιτείται (τα Amp ή mAmp/mA για τα οποία είναι βαθμονομημένο το τροφοδοτικό πρέπει να είναι περισσότερα από το σύνολο των αντίστοιχων καταναλώσεων).
  • Από την εσωτερική (προστατευμένη) πλευρά της πόρτας (και συνήθως δίπλα σε αυτήν) μπορείτε να εγκαταστήσετε μία μπουτονιέρα, συνδεδεμένη με τον ελεγκτή HEART HB0312, για έλεγχο της ηλεκτρικής κλειδαριάς: όταν πατάμε το μπουτόν ο ελεγκτής συμπεριφέρεται όπως εάν χρησιμοποιούσαμε μία κάρτα και η πόρτα ξεκλειδώνει. Το ίδιο μπορούμε να πετύχουμε και με άλλες συσκευές συνδεδεμένες ως μπουτόν εντολής. Για παράδειγμα, η πόρτα θα μπορούσε να ξεκλειδώνει με την ενεργοποίηση ενός αισθητήρα κίνησης που ενεργοποιείται καθώς την πλησιάζουμε ή ακόμη και μέσω τηλεχειρισμού.

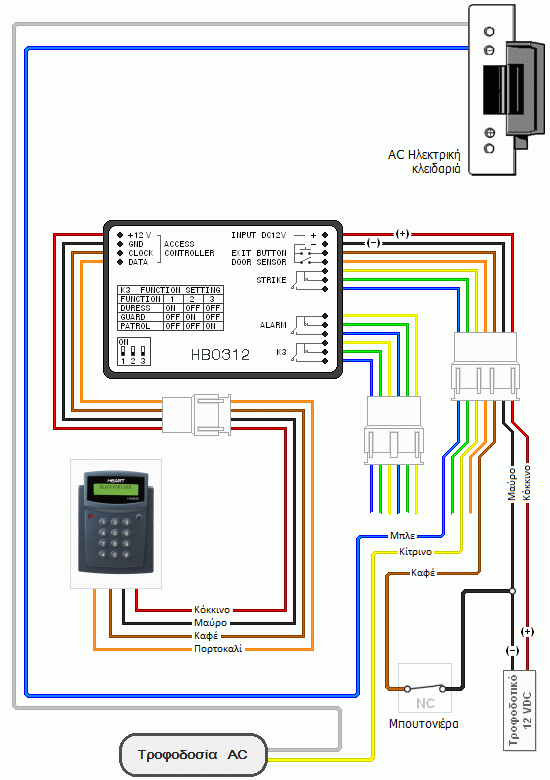

Παράδειγμα σύνδεσης AC ηλεκτρικής κλειδαριάς

Σύνδεση AC ηλεκτρικής κλειδαριάς σε ελεγκτή HEART HB0312

Παρατηρήστε ότι το ένα άκρο της AC τροφοδοσίας της κλειδαριάς εισέρχεται από την NO (Κανονικά Ανοιχτή / Normally Open) επαφή. Η κλειδαριά κλειδώνει όταν δεν τροφοδοτείται με ρεύμα και ξεκλειδώνει όταν της δώσουμε ρεύμα.



Εγχειρίδια - Φυλλάδια

ΈγγραφοΜέγεθοςΗμερομηνίαΠαρατηρήσεις
Φυλλάδιο HEART HB0312 180.2 KB 13-06-2003 Στα Αγγλικά
